KGB90A vs KGB90AP: Zabar 60L Accumulator Blow Molding Machine

Shawarar farko ita ce tsarin bango, ba alamar 60L ba

Duk samfuran biyu suna ɗaukar ƙarfin 60L na maras muhimmanci. Wannan alamar da aka raba baya sanya su musanya. Teburin samfurin KGB90A ya lissafa dunƙule 90 mm guda ɗaya. Teburin KGB90AP ya lissafa sukurori 70 mm guda biyu. Kinggle ya bayyana cewa tsarin extrusion biyu an yi shi ne don samar da launi biyu ko biyu.

Fara da zanen samfurin. Yi alama ga kowane bangon bango da ake buƙata, yankin launi da rafin kayan aiki. Bayyana dalilin da yasa kowannensu ya kasance. Na biyu extruder yana barata ta hanyar buƙatun samfur. Bai kamata a ƙara shi kawai saboda na'urar da ta fi rikitarwa tana ƙara ƙarfi.

Don samfur mai rafi ɗaya, KGB90A shine mafi sauƙin gine-ginen da aka buga. Shawara ta ƙarshe har yanzu tana buƙatar abu da bita na kayan aiki. Shafin ya lissafa PE, PP da ABS a matsayin iyalai na kayan aiki, amma wannan jeri ba ya tabbatar da kowane maki zai aiwatar da fitarwa iri ɗaya. Halin narkewa, lissafin samfur da gwaje-gwajen yarda sun kasance abubuwan shigar da aikin.

Don ƙayyadadden samfurin mai Layer biyu ko mai launi biyu, KGB90AP yana ba da rafukan extrusion guda biyu da aka buga. Dole ne ambaton ya ci gaba. Ya kamata ya gano ko wane guduro ko launi ke ciyar da kowane rafi. Hakanan yakamata ya bayyana dangantakar Layer ɗin da aka niyya, hanyar farawa da tsarin dubawa. Biyu extruders suna haifar da iyawa. Ba sa ayyana ƙayyadaddun ƙayyadaddun bango da kansu.

Ka guji ruɗaɗɗen yadudduka tare da ramummuka ko ƙoƙon ƙura. Layer yana gudana ta bangon samfurin. Wurin mutuwa ya zama parison ɗaya. Wani rami ya zama sashi ɗaya. Kinggle'skai, rami da jagorar Layerya raba wadanda kirga. Sanya kowane ƙidaya akan layin RFQ ɗin sa.

Abin da allunan biyu da aka buga suka ce game da dandalin da aka raba

Teburan ƙirar na yanzu suna nuna ambulaf ɗin gama-gari. Dukansu suna lissafin ƙarfi 280 kN da kuma farantin 960 x 980 mm. Dukansu suna nuna matsakaicin girman ƙira na 700 x 980 mm. Matsakaicin kauri da aka buga shine 460 zuwa 550 mm. Ƙarfin mai tarawa da aka jera shine 6.6 L, tare da nauyin tara PE na 4.95 kg.

Wadannan kamanceceniya suna sa tsarin extruder ya zama mafi bayyane. KGB90A yana amfani da dunƙule 90 mm guda ɗaya tare da jera 45 kW extruder motor. KGB90AP yana amfani da sukurori 70 mm guda biyu tare da injina 22 kW guda biyu. Dukansu shafuka suna buga kewayon ƙarfin narkewa HDPE na 130 zuwa 160 kg/h.

Kar a ƙara alkaluman iya aiki na KGB90AP guda biyu sai dai idan tebur ya gabatar da filaye daban-daban. Bai yi ba. Yankin da aka buga ya riga ya bayyana samfurin. Tsari mai fitar da kaya sau biyu na iya raba narkakken narke tsakanin rafuka, amma adadin da aka yarda da shi ya yanke shawarar ainihin bukatar kowane rafi. Masana'anta na buƙatar wannan rabon kafin yin girman sarrafa guduro da gudanar da gwaji.

Hakanan ana buga girman injin ɗin daidai da 5.45 x 3.5 x 4.2 m. Nauyin da aka jera yana canzawa daga 14t don KGB90A zuwa 15t don KGB90AP. Wannan bambancin tonne guda yana da amfani ga tsarawa da wuri. Bai isa ga tushe na ƙarshe, ɗagawa ko shirin jigilar kaya ba.

Teburan biyu kuma suna ɗauke da lakabin bushe-bushe iri ɗaya. Bi da shi azaman nunin motsin inji kawai. Baya gano kwandon gwaji, guduro, nauyin sashi, lokacin sanyaya ko ƙin yarda da doka. Ya kamata labarin samfur ya bayyana wannan iyaka a sarari maimakon juya layin kasida zuwa alkawarin samarwa.

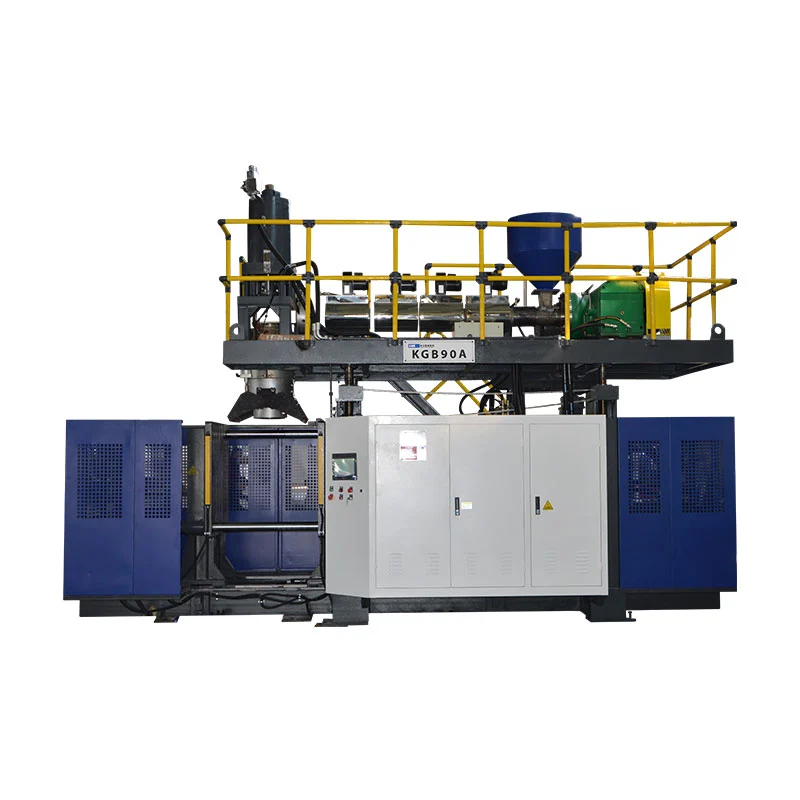

Inda KGB90A shine wurin farawa kai tsaye

KGB90A shine samfurin extruder guda ɗaya a cikin wannan kwatancen. Shafin da aka buga ya lissafa dunƙule mm 90 guda ɗaya, rabon 24 L/D da kuma injin extruder 45 kW. Kinggle kuma ya lissafa MOOG 100 mai kula da kauri, hannun mutum-mutumi da tsarin busa ƙasa a matsayin wani ɓangare na daidaitaccen bayanin ƙirar.

Wannan shimfidawa wuri ne mai amfani lokacin da samfurin da aka yarda ya yi amfani da rafi ɗaya na narkewa. Aikace-aikace masu yuwuwar da Kinggle ya lissafa sun haɗa da ganga maruƙan sinadarai, tudun ruwa, tankunan ruwa na waje, tankunan mota, kayan wasan yara, sassan mota, akwatunan kayan aiki da shingen zirga-zirga. Jerin yana nuna faɗin samfurin. Ba ya tabbatar da cewa kowane abu a cikin waɗannan rukunin ya dace da tsari ɗaya ko girke-girke ɗaya.

Aika ainihin ɓangaren kafin a ɗauka dacewa. Tankin kunkuntar 60L da akwatin kayan aiki mai faɗi 60L na iya samun wuraren da aka tsara daban-daban. Samfuran su kuma na iya bambanta da faɗi, tsayi da kauri. Hannun hannu, zane mai zurfi, abubuwan sawa da layukan rabuwa suna shafar abin da ake buƙata na parison da matsi. Matsakaicin girman samfurin ƙimar nuni ɗaya ce kawai.

Shirye-shiryen cirewa guda ɗaya kuma yana sa hanyar abu cikin sauƙi don ayyana. Akwai babban rafin guduro guda ɗaya don bushewa, ciyarwa, launi da sharewa. Wannan baya cire aikin tsari. Canje-canjen guduro, canjin launi da dokokin regrind har yanzu suna shafar farawa da canji. TheHDPE da PP jagoraya bayyana dalilin da yasa sunayen kayan aiki kadai ba sa saita girke-girke.

Zaɓi KGB90A kawai bayan buƙatar samfur ta goyi bayan sa. Idan mai siye daga baya ya ƙara Layer na biyu ko rafin launi daban-daban na bayyane, wannan canjin zai iya shafar cikakkiyar fakitin fitar da kai. Yana da rahusa don daidaita tsarin bangon kafin ƙirar injin ta daskare.

Abin da KGB90AP ya ƙara, da abin da har yanzu yake buƙata daga mai siye

Kinggle ya bayyana KGB90AP a matsayin samfurin extrusion sau biyu don aikin mai launi biyu ko biyu. Teburin sa na yanzu ya lissafa sukurori 70 mm biyu da injunan extruder 22 kW guda biyu. Matsakaicin ƙarfin kwantena da aka buga, bayanan ƙulla, ambulan mold da ƙididdigar tarawa sun yi daidai da teburin KGB90A.

Ƙarin rafin extrusion shine ma'anar bambanci. Yana ba da damar aikin ciyar da ƙayyadaddun rafukan narke guda biyu cikin tsarin mutuwa-kai. Waɗancan rafukan na iya wakiltar launuka biyu ko tsarin ƙirar da aka ƙera. Dole ne mai siye ya samar da nau'in kayan biyu da alakar da ake buƙata a tsakanin su. Bai kamata a ɗauka dacewa daga kalmomin "launi biyu ba."

Ikon Layer kuma yana buƙatar hanyar dubawa. Yanke shawarar ko masana'anta za ta bincika jimillar kauri na bango, rarraba rabe-raben mutum ɗaya, iyakar launi, bayyanar ko takamaiman aikin samfur. Faɗa inda za a rarraba ko auna sashin. Sakamakon wucewa yana buƙatar zane ko tsarin sarrafawa, ba ra'ayi na gani a na'ura ba.

Shafin KGB90AP da aka buga ya kuma sanya sunayen akwatunan kayan aiki, fakitin sinadarai da kayan wasan yara a matsayin aikace-aikace. Kowannensu na iya sanya buƙatu daban-daban akan siffar bango da sanya launi. Akwatin kayan aiki na iya samun fasali mai zurfi da faɗin yanki mai faɗi. Marukunin sinadarai na iya buƙatar ƙayyadadden abu da ƙayyadaddun aiki. Sassan wasan yara na iya kawo bayyanar da buƙatun iyaka-launi. Dole ne shawarar injin ya bi ainihin ɓangaren.

Kinggle ya karbi bakuncinMOOG DigiPack III manualya bayyana cewa bayanan bangon tarawa-na'ura suna da alaƙa da matsayi mai tarawa yayin turawa. Wannan yana goyan bayan sanya bayanan martaba tare da parison. Ba ya sarrafa girman girman mai siye ta atomatik. Tsarin extrusion da mutu-head dole ne ya magance wannan keɓantaccen buƙatu.

Samfurin 60L har yanzu ya dace da ƙirar ƙira da tarawa

Ƙararren ƙira mara kyau gwajin dacewa na ƙarshe. Samfura guda biyu mara kyau suna iya ɗaukar ƙarar guda ɗaya yayin da suke buƙatar ƙira daban-daban. Fara da matsakaicin faɗin ɓangaren, tsayi da zurfinsa. Ƙara layin rabuwa, tsinke-kashe, aljihun walƙiya, wuyan wuya ko busa ƙasa, abubuwan da aka saka, haɗin sanyaya da faranti masu hawa.

Kwatanta gama mold taron tare da buga inji taga. Dukansu shafukan 60L suna lissafin matsakaicin girman ƙira na 700 x 980 mm da kewayon kauri na 460 zuwa 550 mm. An jera farantin a 960 x 980 mm. Waɗannan alkalumman suna ba da damar yin gwaji da wuri. Na'urar da aka yarda da zane-zane dole ne su tabbatar da mahaɗin ƙarshe.

Na gaba duba parison. Babban taro na parison ya haɗa da ƙãre samfurin, walƙiya, wutsiya da duk wani kayan aiki da aka kama yayin ƙirƙira. Dukansu samfuran samfuran suna lissafin nauyin tara PE mai nauyin kilogiram 4.95. Kar a kwatanta wannan lambar da nauyin ɓangaren da ya ƙare shi kaɗai. Yi amfani da cikakken cikakken harbi kuma tabbatar da ainihin guduro.

Har ila yau, parison ya isa tsayin da ake buƙata da sifar da ake buƙata kafin nauyi ko sanyaya ya gurbata shi. Shirye-shiryen bango yana rarraba kayan tare da wannan tsayin. Zurfafa sasanninta, hannaye da faffadan sassa na iya shimfiɗa parison daban-daban. Kinggle'sparison shirye-shiryen jagorayana nuna yadda yakamata a duba bayanan martaba akan wuraren da aka auna bango.

A ƙarshe, sake duba buƙatar matsawa da buɗe mold. Wurin da aka yi hasashe, matsin lamba da juzu'i na juzu'i suna shafar ƙirƙira kaya. Sakawa da cire sashi suna shafar sarari buɗewa. Theextrusion busa mold zane jagorayana ba da cikakken jerin abubuwan dubawa.

Kar a siyar da adadi busasshen zagayowar a matsayin fitarwar da aka gama

Dukansu samfuran samfuran na yanzu suna lissafin "500 PC/HR" azaman fitarwa mai bushewa. Alamar tana da mahimmanci. A bushe sake zagayowar baya tabbatar da cewa ko dai samfurin iya yin 500 yarda 60L kayayyakin a kowace awa. Ba ya haɗa da wani ɓangaren da aka gano, babban nauyin parison, abu, kaurin bango, buƙatar sanyaya ko tsari na ƙasa.

Haƙiƙan fitarwa yana farawa tare da cikakken zagayowar samarwa. Tattaunawa da turawa parison dole ne su dace da rufewar mold. Busawa, sanyaya, shayewa, buɗewa da cire sashi dole ne a gama. Yankewa da sarrafa ƙasa dole ne su ci gaba da tafiya. Bangaren da aka ƙi ba ya cikin fitarwa da aka karɓa.

Kewayon ƙarfin narkewa na HDPE da aka buga wata iyaka ce. Duk shafuka biyu suna lissafin 130 zuwa 160 kg/h. Kwatanta wannan kewayon tare da babban buƙatun abu, ba a gama nauyin sashi kaɗai ba. Babban buƙatun sa'a ya haɗa da kowane ɓangaren parison da ƙimar taron da aka tsara. Ainihin guduro da yanayin tsari na iya canza sakamakon.

Yi amfani da Kinggle'sjagorar lokacin sake zagayowardon gano ƙayyadaddun taron. Sannan kirga ɓangarorin da aka karɓa a cikin tsayayyen gudu. Yi rikodin nauyin sashi, rarraba bango, girma da gwaje-gwajen aikin da ake buƙata. Motsin inji mai sauri yana da ɗan ƙima lokacin da samfurin ke buƙatar ƙarin sanyaya ko layin ya ƙi sassa.

Ya kamata makamashi ya yi amfani da ma'aunin abin da aka yarda da shi. Teburan jama'a guda biyu suna yiwa kewayon 35 zuwa 45 kW a matsayin matsakaicin yawan kuzari. Kilowatts yana kwatanta matsakaicin ƙarfi, ba makamashi kowane sashi ba. Thejagorar ma'aunin makamashiyayi bayanin yadda ake auna kWh akan kowane samfurin da aka karɓa. Rike wannan sakamakon ya danganta da ainihin gwaji.

Tantanin halitta ya fi girma fiye da ambulan da aka buga

Shafukan 60L guda biyu suna buga girman injin iri ɗaya: tsayin mita 5.45, faɗin 3.5m da tsayi 4.2m. Wannan dubawar farko ce mai amfani. Ba ya nuna hanyoyin sabis, tsarin kayan aiki, matsayi na aiki, sarrafa gyare-gyare, fitarwar yanki ko kayan aiki na ƙasa.

Gina tantanin halitta kewaye da kwararar samfur. Alama inda guduro ya shiga da kuma inda sassan da aka gama suka fita. Bada sarari don robot, datsa, dubawa da kayan da aka ƙi. Nuna hanyar canjin ƙira. Ci gaba da samun damar yin amfani da dumama, na'ura mai aiki da karfin ruwa, shugaban mutuwa da majalisar kulawa. Tsarin gabaɗaya na ƙarshe yakamata ya gano waɗannan musaya.

Abubuwan amfani kuma suna cikin tsarin da aka zaɓa. Nemi nauyin da aka haɗa na ƙarshe, ƙarfin wutar lantarki, buƙatun iska na inji-shigarwa da buƙatun ruwa mai sanyaya. Haɗa kowane mataimaka na gida. Kada ku tsara shuka daga teburin samfurin irin wannan. Zaɓuɓɓuka da ƙirar lantarki na gida na iya canza fakitin ƙarshe.

Kinggle'sjagorar buƙatun amfaniyana raba nauyin da aka haɗa da buƙatar aiki. Hakanan yana rufe kwararar iska, sanyaya da shimfidawa. Yi amfani da shi tare da takardar aikin aikin da zanen injin ƙarshe. Ya kamata a amince da shirin wurin kafin jirgin ruwa.

Bincika hanyar tsaye a hankali kamar ƙasa. Tsayin da aka buga bai haɗa da kowane mataki na ɗagawa ko cikas ba. Bita kofofin, tsarin rufin, samun damar crane da hanyar da aka yi amfani da ita don sarrafa ƙira. Nuna dandamalin kulawa da buɗe masu gadi akan shimfidar wuri. Na'ura na iya shiga cikin ginin kuma har yanzu yana da wahalar shigarwa ko sabis.

Kammala bita tare da layin ƙasa. Babban sashi yana buƙatar ɗaki don daidaitawa, datsa da motsawa ba tare da lalacewa ba. Tabbatar da wurin sauke mutum-mutumi, faɗin isarwa da matsayin dubawa. Idan tsarin ya dawo da walƙiya zuwa injin niƙa, yiwa wannan alamar alama ma. Wadannan cikakkun bayanai sukan yanke shawarar inda injin zai iya zama.

Gina RFQ a kusa da guda takwas na shaidar samfur

Buƙatun samfurin ba tare da fakitin sashi yana barin manyan yanke shawara a buɗe ba. Kinggle'stsarin tallace-tallaceyana neman hotunan samfur ko zane, nauyi, girman, abu, kauri, fitarwa da buƙatun juriya na sinadarai. Don shawarar KGB90A da KGB90AP, tsara wannan bayanin ta wannan tsari.

1. Aika zanen ɓangaren sarrafawa.Haɗa gabaɗaya girma, wuya ko cikakkun bayanan mu'amala, iyakoki-layi da sabon bita.
2. Bayyana babban taro da gamamme.Rarrabe nauyin samfurin ƙãre daga walƙiya, wutsiyoyi da sauran kayan aiki.
3. Ƙayyade kowane rafi na kayan aiki.Ba da darajar guduro, mai siyarwa, launi, dokar sake yin ƙira da duk wata alaƙa da ake buƙata tsakanin rafuka.
4. Bayyana tsarin bangon.Alama rafi ɗaya, launi biyu ko launi biyu. Ƙara hanyar dubawa da iyakokin karɓa.
5. Samar da fakitin mold.Ƙaddamar da faɗin ƙarshe, tsayi, kauri, nauyi, shimfidar wuri mai sanyaya, wuraren hawa, abubuwan da ake sakawa da busawa.
6. Saita fitarwa da aka karɓa.Ƙayyade sassa masu siyarwa a cikin awa ɗaya, sauye-sauyen da aka tsara, ƙin jiyya da tsarin ƙasa wanda dole ne ya ci gaba da tafiya.
7. Yi lissafin yanayin masana'anta.Haɗa wutar lantarki, mita, iska mai matsewa, ruwan sanyaya, tsayin rufi, damar ɗagawa da filin bene akwai samuwa.
8. Amince a kan shari'ar.Sunan guduro, mold, tsawon gwaji, ingancin cak, ƙidayar fitarwa, iyakar makamashi da takaddun da ake buƙata kafin karɓa.

Nemi amsa da ke raba daidaitattun bayanan ƙira daga takamaiman bayanan aikin. Tebur na yau da kullun yana taimakawa kwatanta dandamali. Yarjejeniyar fasaha yakamata ta bayyana tsarin da aka ba da oda. Ajiye lambobin bita akan zanen samfur, zanen ƙirƙira, takardar kayan aiki da shirin karɓa.

Yi amfani dajagorar gwajin yarda da masana'antadon ayyana gudu. Idan makamashin da ke da alaƙa da samfur wani ɓangare ne na shawarar, EUROMAP 46.2 yana ba da hanyar auna don na'ura da aka bayar, ƙira da ƙayyadaddun samfur. Hakanan hanyar tana buƙatar samfurin don biyan buƙatun abokin ciniki.

Kinggle'szazzage shafinyana ba da allunan sigogi da takaddun sarrafawa don dubawa. Tabbatar cewa kowace takarda ta dace da ƙirar ƙarshe da kunshin sarrafawa. Littafin na'ura mai kama da wannan na'ura yana da fa'ida mai amfani, amma baya ƙetare fayil ɗin fasaha da aka yi oda.

Tambayi ɓangarorin biyu su sa hannu akan saitin bayanai ɗaya kafin fara masana'anta. Tsarin bango da aka canza zai iya canza zaɓin extruder. Ƙarfin parison mai nauyi zai iya canza bitar harbi. Ƙarfin da ya fi girma zai iya canza dacewa da inji. Ikon sake dubawa yana hana zance na farko zama tushen karɓuwa na ƙarshe ta hanyar haɗari.

RFQ ya kamata kuma ya bayyana abubuwan da suka rage a buɗe. Misalai na yau da kullun sun haɗa da matakin guduro na ƙarshe, haɗin sanyaya mold ko aiki da kai na ƙasa. Ba kowane buɗaɗɗen wuri mai shi da kwanan wata ƙarewa. Sa'an nan masana'antar za ta iya raba abubuwan da aka tabbatar da ƙirar injin daga bayanan da har yanzu ke buƙatar amincewar mai siye.

Zaɓi samfurin da ya dace da samfurin da aka yarda

KGB90A da KGB90AP suna raba iyakoki da yawa da aka buga. Zaɓin samfurin don haka yana farawa da gine-ginen extrusion. Yi amfani da KGB90A azaman wurin farawa don ingantaccen ra'ayi guda ɗaya. Yi amfani da KGB90AP lokacin da ake buƙatar rafukan extrusion guda biyu don ƙayyadadden Layer ko tsarin launi.

Kada kayi amfani da rikitaccen samfuri azaman madadin ma'anar samfur. Na'ura mai cirewa sau biyu yana buƙatar hanyoyi biyu na sarrafa kayan aiki, ƙayyadaddun hanyar farawa da kuma tsarin duba launi ko launi. Idan samfurin baya buƙatar waɗannan ayyukan, suna ƙara aiki ba tare da ƙirƙirar fa'idar samfurin da aka karɓa ba.

Kar a zaɓi KGB90A kawai saboda nauyin injin da aka jera ya yi ƙasa. Mold fit, babban parison buƙatun da abin da aka yarda da fitarwa. Samfurin rafi guda ɗaya na iya buƙatar shirye-shiryen bango a hankali, sanyaya da sarrafa sashi. Dole ne gwajin samfurin ya tabbatar da cikakken sakamakon.

Idan mai siye yana tsammanin samfuran nan gaba, jera su yanzu. Bincika mafi girma da kuma mafi nauyi babban parison. Yi alama ga kowane abin buƙatu mai launi biyu ko biyu na gaba. Sa'an nan yanke shawara ko ƙarin gine-ginen yana cikin sayan farko ko layi na gaba. Kiyaye ra'ayoyin da ba a tabbatar da su ba na gaba daban da gwajin karɓa na yanzu.

Kafin jigilar kaya, gudanar da sashin da aka yarda da kayan da aka yarda. Yi rikodin girke-girke, sakamako mai inganci, fitarwa da aka karɓa da yanayin amfani. Yi amfani dalissafin farawadomin kwamishina da kumajagorar canjilokacin da dangin samfurin ya haɗa da ƙira ko launuka da yawa.
