Multi-Layer busa gyare-gyareyana gina bangon kwantena daga yadudduka na filastik biyu ko fiye, kowannensu yana yin aiki daban-daban - shingen shinge don toshe iskar oxygen ko tururin mai, ainihin abin da aka sake yin fa'ida don yanke farashi, fatun budurwoyi don tsaftataccen wuri. An haɗa su tare ta hanyar mutuwa guda ɗaya, don haka bangon yana fitowa ba tare da matsala ba. Kuna buƙatar shi lokacin da abu ɗaya ba zai iya yin komai ba: tankin mai wanda ba dole ba ne ya zubar da tururi, kwalban ruwan 'ya'yan itace wanda dole ne ya kiyaye iskar oxygen har tsawon shekara guda, akwati wanda dole ne ya buge abubuwan da aka sake yin fa'ida ba tare da gurɓata abin da ke ciki ba. Injin KGH masu lankwasa na Kinggle suna gudanar da yadudduka 1 zuwa 6 akan kwantena daga lita 5 zuwa 30.
Yawancin kwalabe na filastik abu ɗaya ne, bango ɗaya, an yi. Matse HDPE ta hanyar mutuwa, busa shi, fitar da shi. Sauƙi, arha, kuma daidai ga yawancin kwantena. Amma wasu samfuran suna neman abin da filastik guda ɗaya ba zai iya bayarwa ba. Kuma a nan ne Multi-Layer ya shigo.
Muna samun ƙwaƙƙwaran masu siye waɗanda aka gaya musu suna buƙatar "haɗin gwiwa" ko "na'ura mai layi shida" kuma ba mu da tabbacin abin da ainihin ya saya su - ko kuma ana sayar da su. Don haka a nan ga fassarorin sigar: abin da yadudduka ke yi, lokacin da suka dace, da kuma lokacin da kuka fi dacewa da zama Layer-Layer.
Abin da "multi-layer" a zahiri yana nufin a kan benen masana'anta
Single-Layer shine extruder guda ɗaya yana ciyar da kan mutu ɗaya da abu ɗaya. Multi-Layer ne da yawa extruders - kowanne yana narkewa daban-daban guduro a nasa zafin jiki - duk ciyar daya raba.co-extrusion mutu kai. A cikin wannan kan, rafukan narke daban-daban suna tattara su cikin manyan yadudduka, don haka parison ya faɗo a riga an shimfiɗa shi. Sannan yana busa daidai kamar kowane parison.
Yi la'akari da shi kamar plywood, sai dai an kafa yadudduka kuma an haɗa su a cikin harbi ɗaya maimakon manna su azaman zanen gado. Kuma kalmomin biyu da za ku ji - "multi-layer" da "co-extrusion" - suna bayyana abu ɗaya daga bangarori daban-daban. Co-extrusion shine hanya; Multi-Layer shine sakamakon.
Ƙididdigar Layer yawanci tana ƙasa akan 2, 3, 5, ko 6, kuma kowace lamba tana da dalili a bayanta. Za mu kai ga haka. Na farko, yadudduka da kansu.
Abin da kowane Layer yake a zahiri don
Ƙaƙƙarfan shinge - dalilin da ya sa yawancin ayyuka masu yawa ya wanzu
Filayen HDPE da PET suna da kyau a abubuwa da yawa, amma suna da ɗan ƙyalli ga iskar gas akan lokaci. Ga mafi yawan samfurori, wanda ya damu. Ga wasu, duk wasan ƙwallon ƙafa ne. Oxygen da ke rarrafe a cikin lalata abinci. Tururin mai da ke fitowa daga tanki yana karya ka'idojin fitar da hayaki kuma matsala ce ta aminci. Wani ƙarfi mai ƙarfi a hankali yana aiki ta bangon da baya so.
Wannan shine abin da shingen shinge ke gyarawa.EVOH(ethylene vinyl barasa) shine ma'auni na zinariya don toshe oxygen da hydrocarbons;PA(nailan) shine sauran zabin gama gari. Ga kamawar da ke tayar da mutane: EVOH yana da tsada, kuma yana ƙin danshi - damshi yana lalata aikin shinge. Don haka ba za ku taɓa sanya shi a saman ba. Kuna binne shi a tsakiya, ɓangarorin kauri na milimita, an kiyaye shi a bangarorin biyu. Babban EVOH na bakin ciki yana yin toshewa; HDPE mai arha shine ya ƙunshi babban bangon. Ƙananan Layer, babban tasiri.
Layer da aka sake yin fa'ida/sake - farashi da PPWR
Kowane layin gyare-gyare yana haifar da datsa - sharar da aka kashe a sama da wutsiya na kowane bangare. Nika shi kuma kun sami kayan aiki masu kyau, kawai ba kayan da kuke son taɓa samfurin ko nunawa a waje ba. Don haka sai ku mayar da shi a matsayin binne tsakiyar Layer. Shigar da kyauta, babu sasantawa akan abubuwan da ke da mahimmanci.
Dabarar iri ɗaya tana sarrafa abubuwan da aka sake fa'ida bayan mai siye. Sandwich PCR resin a cikin ainihin, adana filastik nau'in abinci na budurwa akan fatun ciki da na waje, kuma zaku iya buga maƙasudin abun ciki da aka sake yin fa'ida - gami da madaidaicin EU da muka rufe a cikin ɓangaren yarda na PPWR - ba tare da sake sarrafa kayan da ke cikin kwalbar ba. Don yawancin samfuran suna bin umarnin 2030 PCR, Multi-Layer shine hanya mafi tsabta da ake samu.
Tie layers - waɗanda kowa ya manta
Yanzu bangaren da ke kama masu siyayya lokacin da suke biyan kudin aiki. EVOH da nailan ba sa haɗi zuwa polyethylene. Sanya su gefe da gefe kuma za su delaminate - yadudduka suna kwasfa kamar laminate ya ɓace, kuma ɓangaren ya lalace.
Don haka tsakanin kowane nau'i biyu na kayan da ba za su tsaya ba, kuna buƙatar aLayer Layer: wani sirara mai mannewa mai bakin ciki wanda ke kama bangarorin biyu. Wannan shine dalilin da ya sa tankin mai "Layer shida" shine ainihin HDPE na waje, regrind, ƙulla, shinge, taye, HDPE na ciki. Taye yadudduka ma yadudduka ne. Ka bar su a cikin tsarinka kuma ka sami ɓangaren da ya rabu ko kuma ƙidaya Layer wanda ba ya ƙarawa. Ba na zaɓi ba ne, kuma abu ne na ainihin layi.
Inda Multi-Layer ke samun kudin sa
Tankunan mai na motoci (classic-layer classic)
Wannan shine shari'ar littafin. Tankin mai na filastik ba zai iya barin tururin hydrocarbon ya ratsa bangonsa ba - dokokin fitar da hayaki ba su yarda da shi ba, kuma lamari ne na aminci. Madaidaicin ginin shine tsarin HDPE, Layer regrind, Layer tie, shingen EVOH, wani Layer Layer, da Layer HDPE na ciki. Yadudduka shida, tare da EVOH yana yin toshewar iska da taye yadudduka suna riƙe da sanwici tare. Katalogin Kinggle ya jera tankunan mai a karkashin sassan mota, kuma tankuna daidai suke da nauyi, mai bukatar bangaren da aka kera injunan Layer Layer mai lankwasa don yin.
Abinci, abin sha da marufi na kwaskwarima
Ketchup, miya, ko ruwan 'ya'yan itace wanda dole ne ya zauna a kan shiryayye na shekara guda yana buƙatar shingen iskar oxygen, ko abin da ke ciki ya oxidise da ganima. Katanga mai Layer uku (budurwa/shamaki/budurwa) ko cikakken gini mai Layer biyar yana rike da hakan. Kayan kwaskwarima suna kaiwa ga nau'i-nau'i daban-daban don wani dalili na daban kuma - fata mai launi ko lu'u-lu'u a saman wani Layer na ciki daban-daban, ko kuma bayyanannen "ratsin kallo" tare da fitar da gefen kwalabe mai banƙyama don mai amfani ya ga nawa samfurin ya rage. Wannan tsiri a cikin kwalaben wanka? Tare-extruded.
Agrochemical da na gida-sunadarai kwantena
Wani maganin kashe kwari ko sauran ƙarfi na iya shiga ko damuwa-fasa bangon HDPE a sarari tsawon watanni na ajiya. Shamaki ko mai mai da ruwa yana siyan juriya na sinadarai da rayuwar rayuwa, wanda shine dalilin da ya sa yawancin marufi na agrochemical suna da yawa Layer maimakon guda ɗaya. Waɗannan kwalabe-sunadarai na yau da kullun da kayan aikin gona suna zaune daidai a cikin aikace-aikacen marufi na Kinggle - iyalai iri ɗaya da ƙananan injinan hannu masu lankwasa suna gudana duk rana.
Don haka yadudduka nawa kuke buƙata a zahiri?
Ƙarin yadudduka na nufin ƙarin extruders, ƙarin farashi, da ƙarin masu canji don daidaitawa. Lambar da ta dace ita ce mafi ƙanƙanta da ke yin aikin - ba mafi yawan mai siyarwa ba zai iya siyar da ku. Kusan:
| Yadudduka | Amfani na yau da kullun | Me yasa |
|---|---|---|
| 1 | Ruwa, mafi yawan kayan wanke-wanke, gwangwani na fili | Ɗayan abu yana yin duk abin da ake bukata |
| 2–3 | Maimaita amfani, launi/tsagewar saman, shingen haske | Ɓoye ainihin abin da aka sake fa'ida, ko ƙara shinge mai faɗi |
| 5 | Abinci da abin sha tare da cikakken shingen oxygen | Barrier + ƙulla yadudduka a bangarorin biyu |
| 6 | Tankunan mai, masu neman aikin shiga tsakani | Shamaki + dangantaka + regrind + tsari |
Idan abu ɗaya ya rigaya ya dace da rayuwar shiryayyen samfuran ku, juriyar sinadarai, da buƙatun abun cikin da aka sake yin fa'ida, kar ku biya layukan da ba za ku yi amfani da su ba. Multi-Layer kayan aiki ne don takamaiman matsaloli, ba haɓakawa don kansa ba.
Abin da Multi-Layer ke buƙata daga na'ura
Ga abin da zane zane ba zai gaya muku ba: kowane Layer yana buƙatar nasa extruder ciyar da co-extrusion mutu shugaban. Tanki mai Layer shida na iya nufin masu fitar da kaya biyar ko shida da suka taru a kusa da kai guda, kowannensu yana narkewa daban-daban a yanayin zafinsa, kowanne yana yin awo daidai don haka layinsa ya tsaya tsayin daka har zuwa parison. Wannan na'ura ce ta asali daban daga layin kwalban mai Layer Layer.

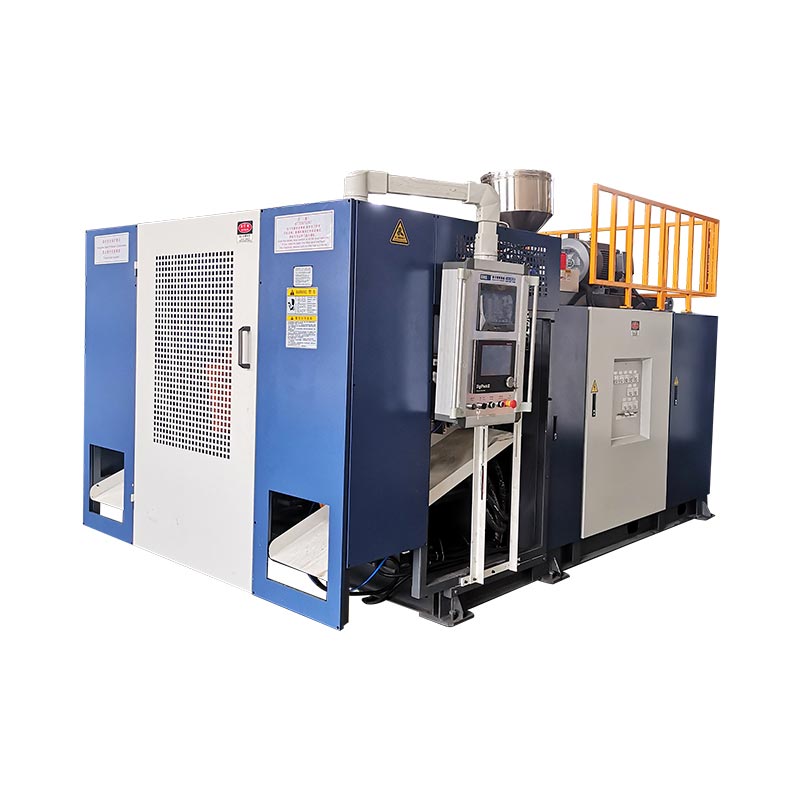

Kinggle'sKGH jerin lanƙwasa-hannuan gina shi don wannan aikin - 1 zuwa 6 yadudduka a kan kwantena daga 5 zuwa 30 lita. Lambobin da ke bayan sa na gaske ne: matsawa da ƙarfi daga 200 zuwa 300 kN a cikin kewayon, HDPE filastik ta yin sama da 300 kg/hr akan KGH30D, da shirye-shiryen kauri mai sarrafa bangon MOOG. Wannan sarrafa kauri yana da mahimmanci akan Multi-Layer fiye da guda ɗaya, saboda kuna riƙe da yadudduka na bakin ciki da yawa - gami da shingen da zai iya zama ɗan juzu'i na millimita - don ƙayyadaddun lokaci guda, har zuwa ɓangaren. Yi kuskure kuma shingen ku ya yi laushi a kafada, wanda shine daidai inda ba kwa son tazara.
Har ila yau, yana da daraja sanin abin da ke cikin tsarin sarrafawa, saboda multilayer yana rayuwa ko ya mutu akan daidaitaccen daidaituwa tsakanin masu fitar da su. Injin Kinggle suna aiki akan abubuwan da suka dace na masana'antu - Mitsubishi PLC, MOOG servo control, OMRON da Schneider Electrics - nau'in kit ɗin da ke kiyaye ma'auni biyar na extruders a cikin daidaitawa bayan canji.
Kuskure hudu da muke kallon masu saye suna yi
- Siyan yadudduka ba ku buƙata.Idan bayyanannen HDPE ya dace da rayuwar shiryayye da makasudin abun ciki da aka sake fa'ida, injin mai layi shida yana zaune ba aiki. Daidaita yadudduka zuwa ainihin matsalar.
- Mantawa taye yadudduka a cikin kasafin kuɗi.Su ne ainihin yadudduka da farashi na gaske, kuma barin su ita ce hanya mafi sauri zuwa ɓangaren ɓarna. Kidaya su tun daga farko.
- Sanya shingen a wuri mara kyau.EVOH akan ko kusa da saman, inda danshi ya kai gare shi, yana watsar da aikin da kuka biya. Yana cikin kariyar tsakiya.
- Skimping akan sarrafa kaurin bango.A kan siraren shingen shinge, sarrafa kauri mara nauyi yana nufin siraran tabo masu zubowa. Wannan ba inda za a adana kuɗi ba.
Idan har yanzu kuna yanke shawara tsakanin nau'ikan injin kafin ma ku isa yadudduka, jagoranmu zuwaaccumulator vs ci gaba da busa gyare-gyaren injishine wurin da ya dace don farawa, da kumabusa gyare-gyare vs allura gyare-gyarebayyani ya ƙunshi zaɓin tsari mataki ɗaya sama.
Tambayoyin da ake yawan yi
Menene bambanci tsakanin Multi-Layer da co-extrusion busa gyare-gyare?
Suna siffanta abu ɗaya. Co-extrusion ita ce hanya - da yawa extruders kowannensu narke wani daban-daban guduro da kuma ciyar da daya ga mutu kan mutu daya, wanda ya tara su cikin concentric yadudduka. Multi-Layer yana kwatanta sakamakon - bangon akwati da aka yi da yadudduka biyu ko fiye. Idan bango yana da Layer fiye da ɗaya, an cire shi tare.
Me yasa aka binne katangar shingen EVOH a tsakiya maimakon a saman?
Dalilai biyu. EVOH yana da tsada, don haka kuna amfani da ɗan ƙaramin abu mai yuwuwa - ƙwanƙwasa bakin ciki yana yin aikin shinge yayin da polyethylene mai rahusa ya zama mafi girma. Kuma EVOH yana shayar da danshi, wanda ke lalata aikin shingen sa, don haka dole ne a kiyaye shi ta bangarorin biyu ta wasu yadudduka. Sanya shi a saman zai bata shi kuma ya ba da shi ga zafi.
Menene Layers taye kuma zan iya tsallake su?
Tie yadudduka siraran siraran mannewa ne wanda ke haɗa kayan da in ba haka ba ba za su manne tare ba - EVOH da nailan ba sa haɗawa da polyethylene da kansu. Tsallake su da yadudduka suna delaminate, suna barewa kamar laminate da ya gaza. Ba na zaɓi ba ne. Tankin mai mai Layer shida ya haɗa da ƙugiya tsakanin kowane nau'i-nau'i iri-iri, wanda shine ɓangare na dalilin da yasa yake da yadudduka shida.
Layer nawa robobin tankin mai ke buƙata?
Yawanci shida. Tsarin gama gari shine Layer HDPE na waje, Layer regrind, Layer tie, shingen EVOH, Layer tie na biyu, da Layer HDPE na ciki. EVOH yana dakatar da tururin hydrocarbon daga ratsa bangon, taye yadudduka suna riƙe shi zuwa polyethylene, kuma Layer regrind yana sake amfani da datsa.
Zan iya gudanar da kayan da aka sake yin fa'ida a cikin kwantena mai yawa?
Ee, kuma Multi-Layer ita ce hanya mafi tsabta don yin shi. Kuna binne kayan da aka sake yin fa'ida ko bayan-mabukaci (PCR) a cikin tsaka-tsaki kuma ku kiyaye budurci, guduro mai darajar abinci a saman ciki da waje. Cibiyoyin da aka sake yin fa'ida baya taɓa samfurin ko nunawa a waje, saboda haka zaku iya buga maƙasudan abun cikin da aka sake fa'ida ba tare da haɗarin gurɓata ba.
Baka tabbatar da adadin yadudduka nawa samfurinka yake buƙata ba?
Faɗa mana abin da kwandon zai riƙe da abin da zai ajiye a ciki ko waje - iskar oxygen, tururin mai, wani sinadari mai ƙarfi, makasudin abun da aka sake fa'ida - kuma injiniyoyinmu za su gaya muku tsarin Layer da injin da ke gina shi. Muna yin injunan gyare-gyare tun 2002, tare da injiniyoyi 15 a cikin ƙungiyar.
Tambayi injiniyoyinmu game da saitin Layer Multi-layer →Multi-Layer ba fancier guda-Layer - shi ne daban-daban kayan aiki ga kayayyakin da guda abu ba zai iya bauta wa. Da zarar kun san abin da kowane Layer yake akwai don yin, tambayar ta daina zama "yayi nawa?" kuma ya zama "menene ainihin wannan kwandon ya tsira?" Amsa wannan, kuma tsarin ya zaɓi kansa. Bincika cikakkenbusa gyare-gyaren inji kewayonlokacin da kuka shirya don daidaita injin da ita.
